Cambio de bocinas en SuperTenere750

Cuando compré esta moto lo primero que me llamo la atención fue como un monstruo tan grande podía tener una bocina tan ridícula. Mi hijo de 2 años tiene de esos juguetes de goma que chillan al presionarlos y hasta esos sonaban más que la bocina de la ST.

El cambiarla no me apuraba tanto, hasta que debí tocar bocina para advertir a un peatón tonto que yo venía y el tipo ni se enteró... yo quede frenado muy cerca de él y con la moto casi cruzada completa.

Ese mismo día partí a comprar bocinas de caracol y en la tarde a instalarlas. Gran sorpresa fue cuando no encontré lugar alguno para hacerlo y que no se viera mal.

Aquí el mejor resultado y la forma de conectarlas.



Materiales:

-3 metros de cable rojo y 3 de negro
-Varios terminales planos, machos y hembras.
-Funda termo retráctil.
-Bocinas Hella, caracol de doble tono.
-Fusible de 15A

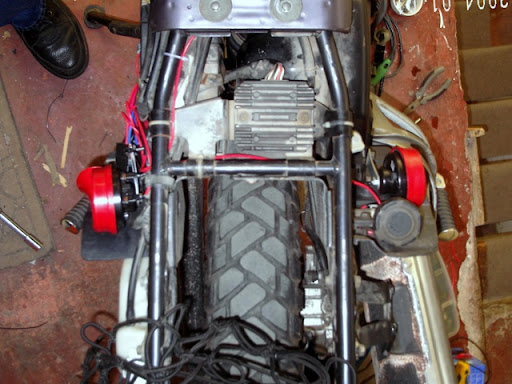

Intente colocarlas en todas partes (Que no se viera) y siempre chocaban con la  dirección en el giro o molestaban en el cierre de las tapas (Cachas), así que este lugar fue el mejor que encontré.

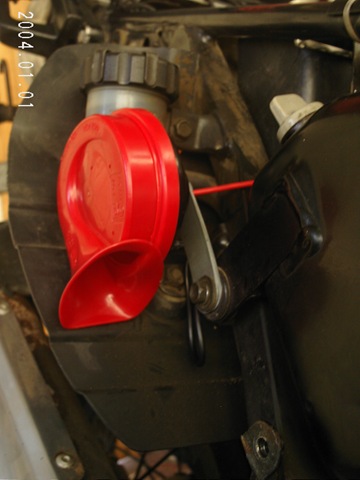

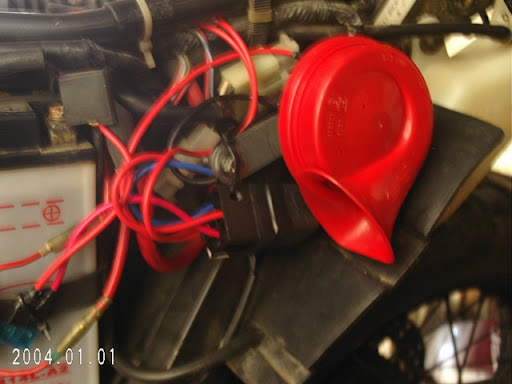

Están puestas a los lados, una tras la batería y la otra bajo el estanque hidráulico del freno trasero.

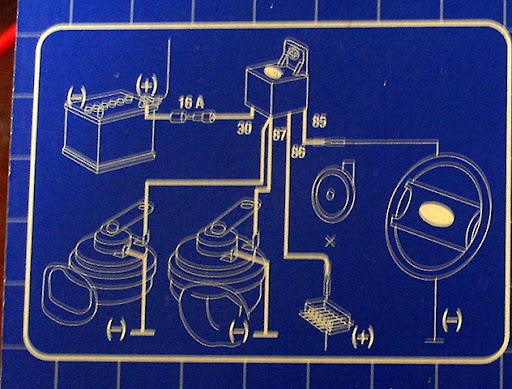

En el empaque de las bocinas se incluye un relé y dos diagramas de conexión. Para la ST se debe seguir este.





Se los explico:

-Del terminal 30 sale un cable que va  aun fusible de 15A (o similar) y luego continua hasta el positivo de la batería.

-Del terminal 87 salen dos cables y cada uno de ellos va al polo positivo de cada bocina.
En la bocina se conecta el otro polo a tierra y en mi caso, simplemente presioné el cable al perno más cercano de la moto que encontré.

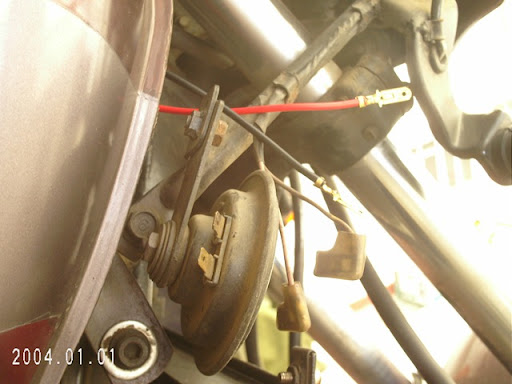

- El terminal 86 y 85 se pasan bajo el estanque hasta la parte frontal de la moto y se sacan a la altura de donde va conectada la bocina original de la ST. Uno es positivo y el otro negativo.
Es importante conectarlos correctamente para que el mismo botón de nuestro comando sea el que las active.

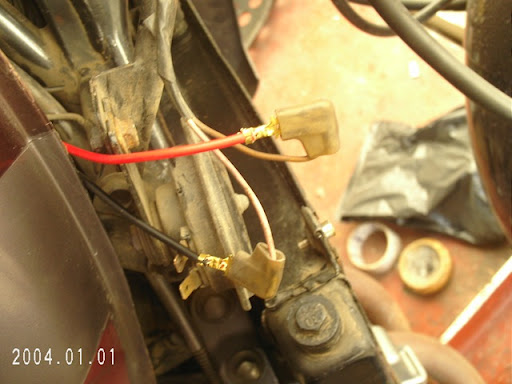

La conexión es la siguiente:

-El 86 sale con color rojo y se conecta al café de la bocina original.
-El 85 sale en color negro y se conecta al rosado de la bocina original.

* Seguramente cuando vean estos cables no notaran mucho la diferencia por la cantidad de tierra que juntan, pero si los limpian un poco podrán diferenciarlos.

Espero se entienda y se animen a realizar estos cambios. Ahora mi ST realmente avisa cuando va pasando.
